Траншеекопатель (Экскаватор траншейный)
Траншеекопатель (Экскаватор траншейный) предназначен для рытья траншей глубиной под укладку кабеля и других коммуникаций в дисперсных природных и искусственных грунтах с включениями мелкого щебня.
Траншеекопатель (Экскаватор траншейный) является навесным оборудованием для универсальных минипогрузчиков.

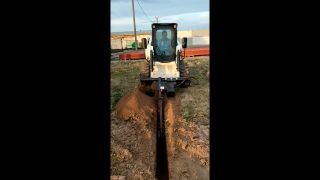

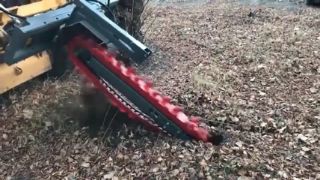

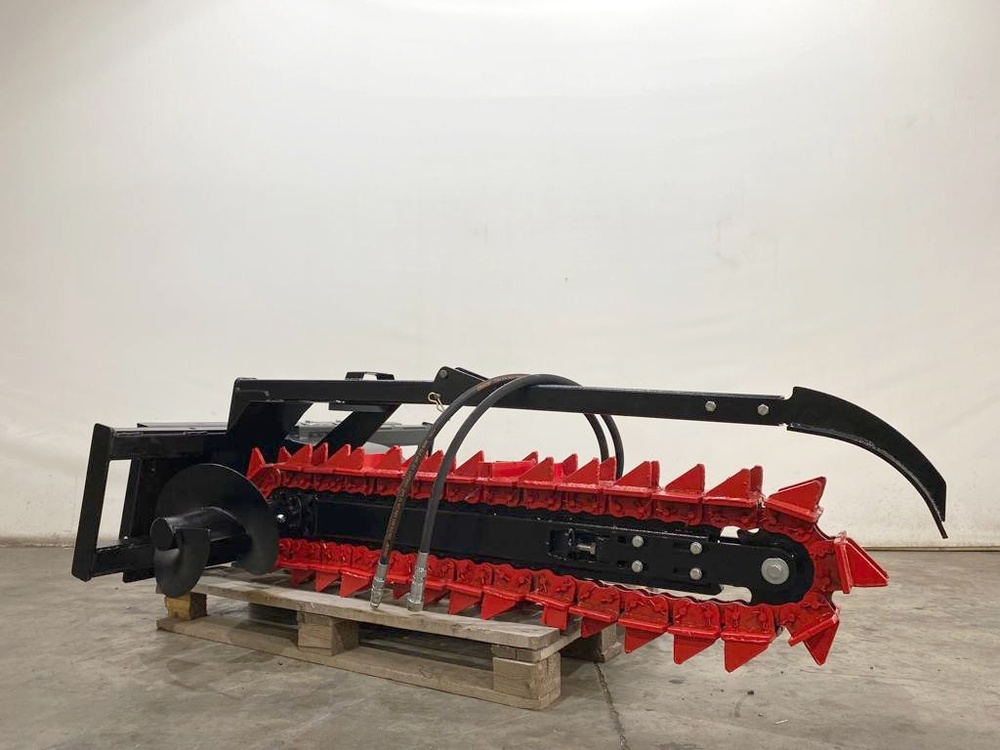

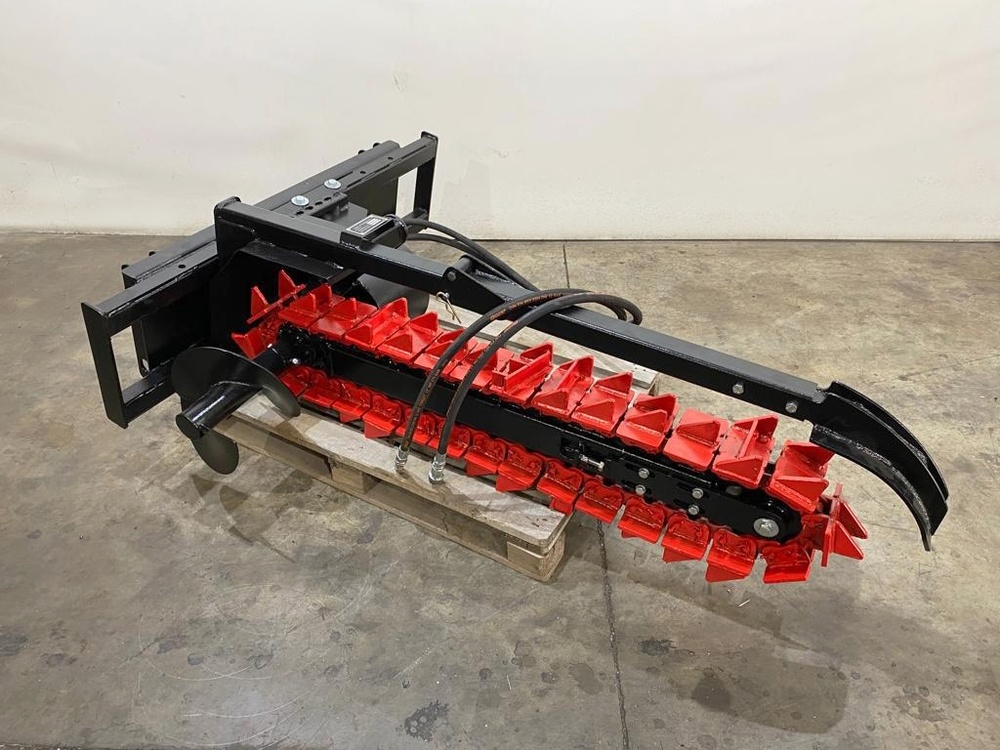

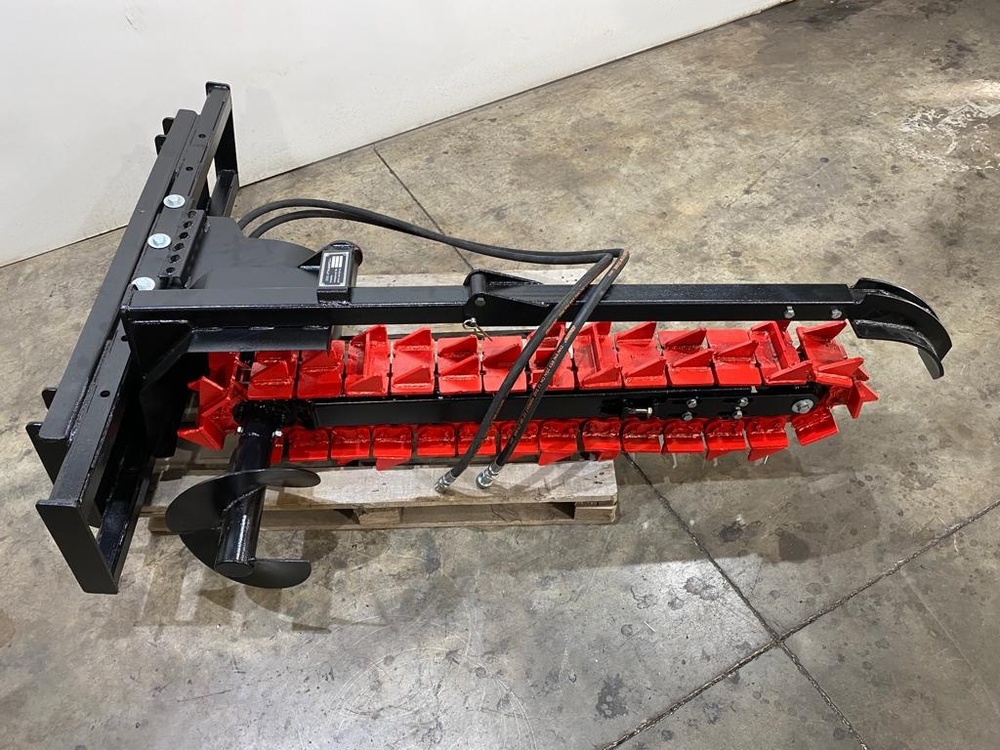

Траншеекопатель (Экскаватор траншейный) состоит из корпуса, закреплённого на монтажной панели, откидного плуга, баровой цепи, установленной на направляющей корпуса и натягивающейся при помощи механизма натяжения.
Корпус траншеекопателя состоит из направляющей балки, по которой скользит баровая цепь, кронштейна привода к которому непосредственно крепится направляющая балка, кожуха и кронштейна откидного плуга.

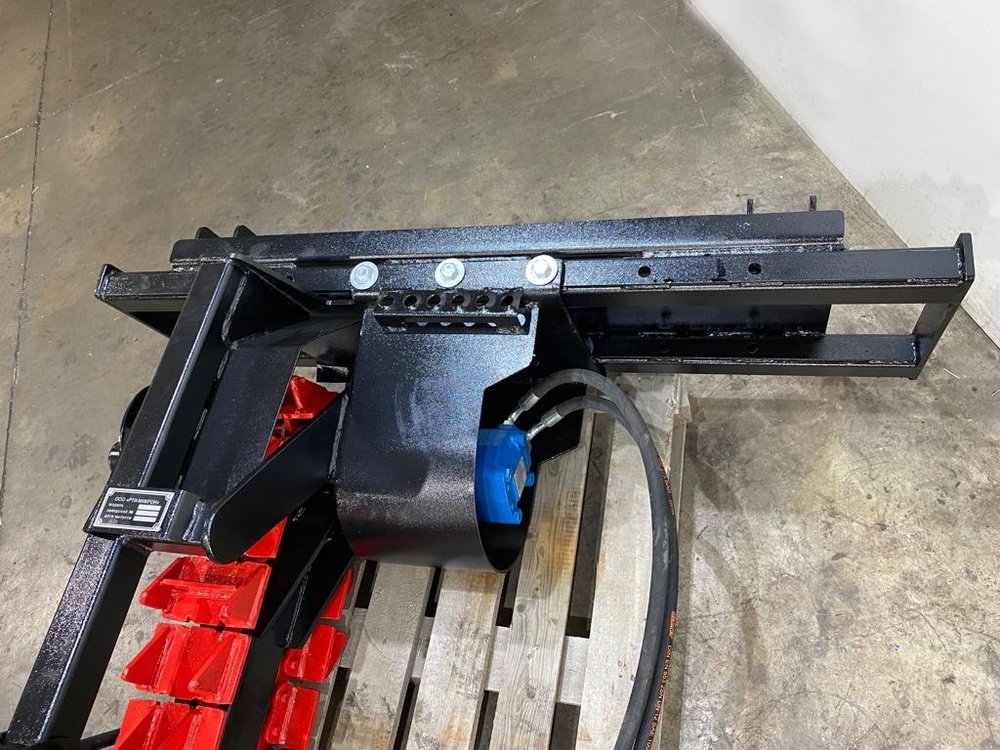

В кронштейн привода устанавливаются подшипники и вал приводной звёздочки, а так же гидромотор привода баровой цепи.

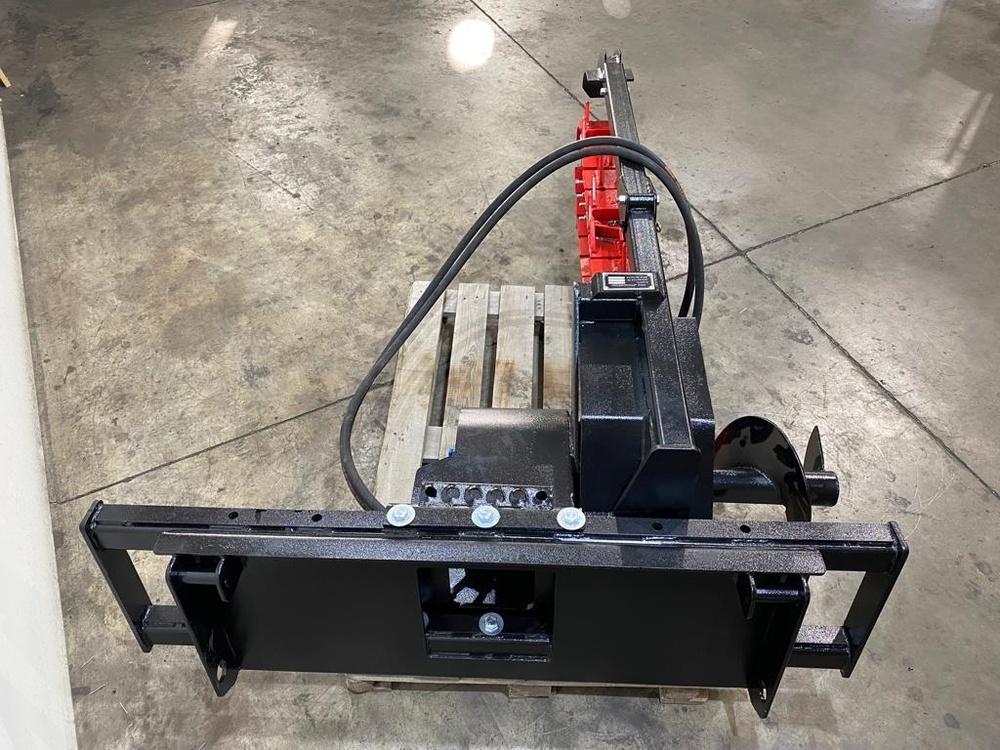

Монтажная панель состоит из двух горизонтальных балок с установленными на них кронштейнами, соответствующими сцепному устройству машины. Монтажная панель крепится к корпусу траншеекопателя шестью болтами с возможностью переустановки с шагом 150 мм.

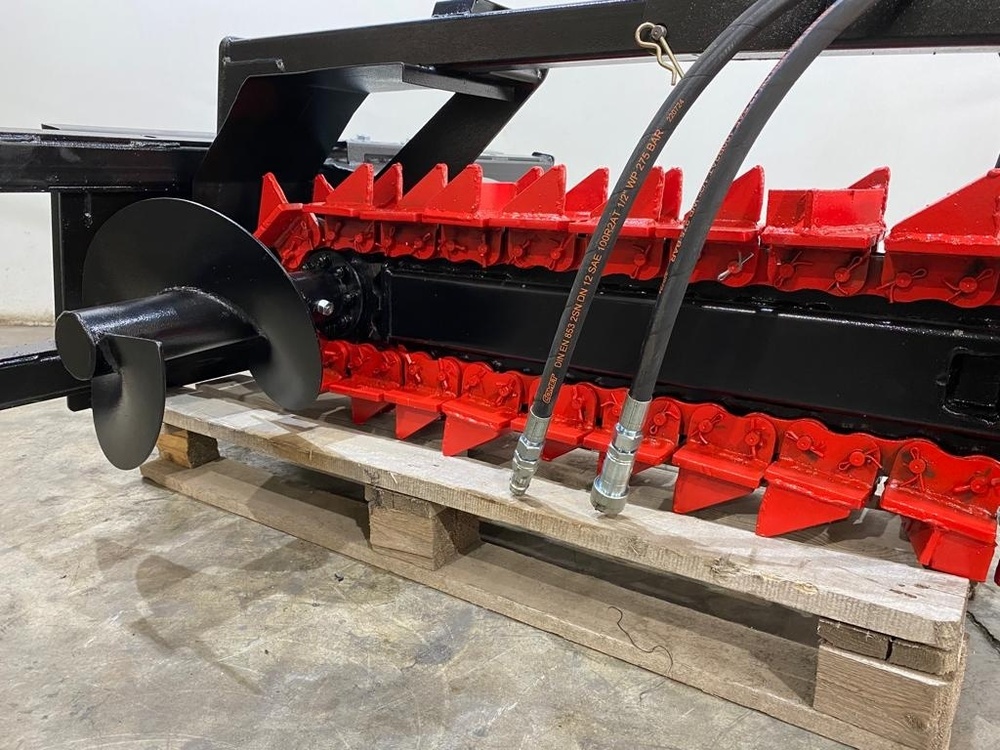

На вал привода траншеекопателя установлена приводная звёздочка и шнек, позволяющий отодвигать грунт от края траншеи, для предотвращения его осыпания обратно в траншею. Шнек допускается снимать в случае копания траншеи в непосредственной близости со стенами, заборами, и т. д.
Для снятия шнека необходимо снять болт крепления шнека, снять шнек.

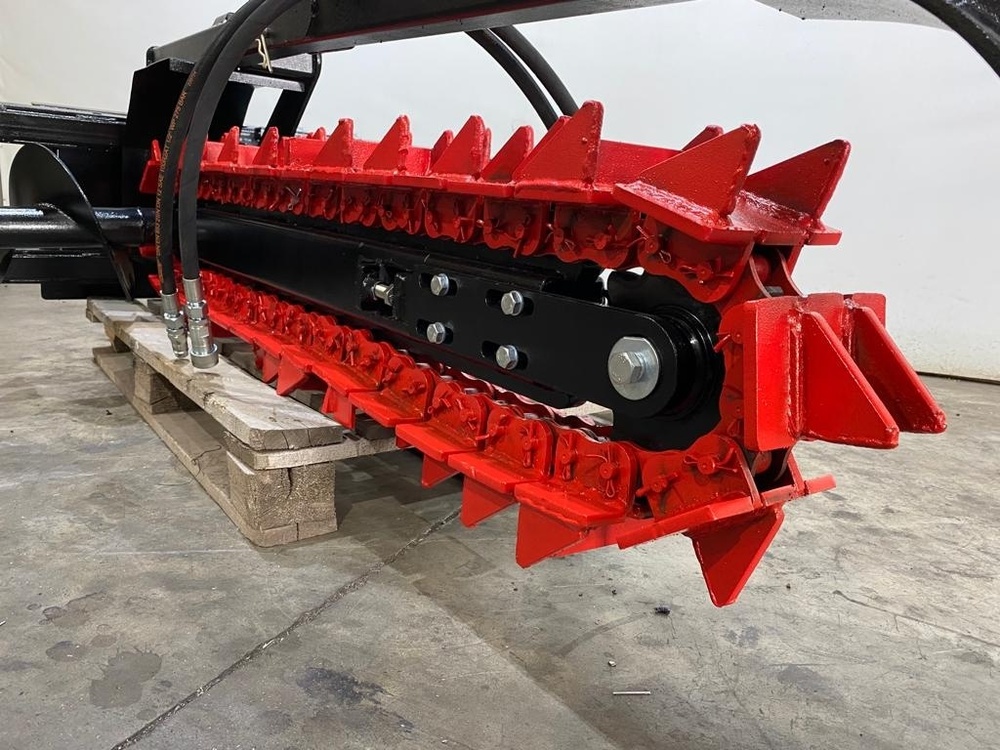

Механизм натяжения состоит из двух кронштейнов, оси и установленной на ось натяжной звёздочки. Кронштейны крепятся к направляющей балке при помощи болтов. Натяжка баровой цепи осуществляется двумя болтами, которые выкручиваются из установленных в направляющую балку гаек и толкают кронштейны, осуществляя натяжение баровой цепи.

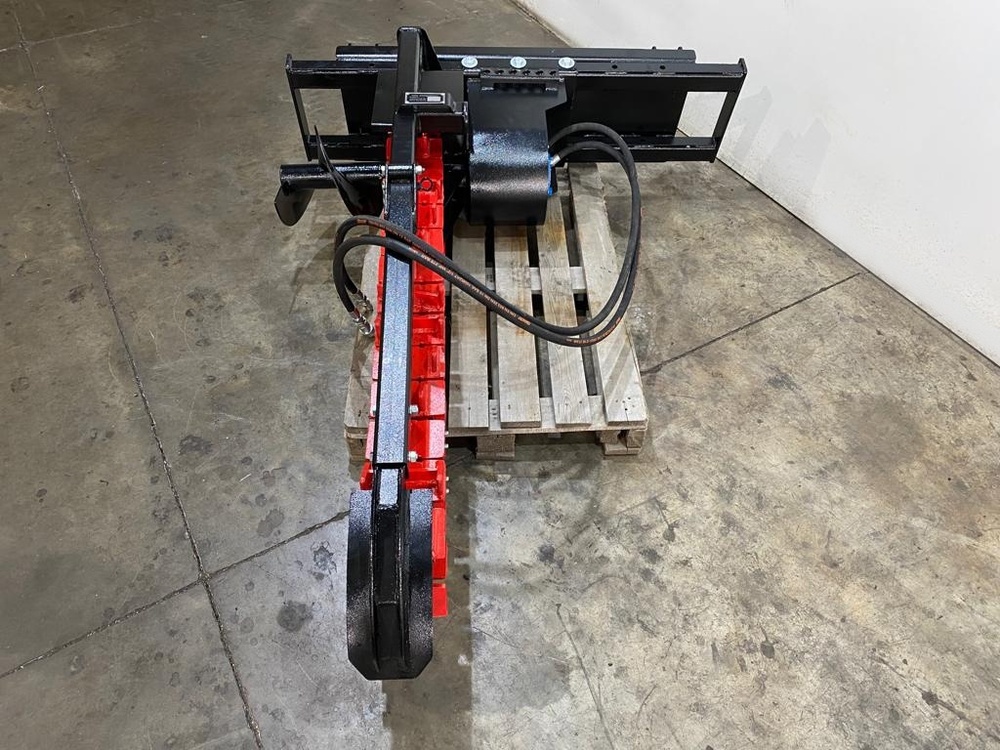

Откидной плуг 3 предназначен для зачистки дна траншеи от осыпающегося грунта. Грунт, собираемый плугом, подхватывается скребками баровой цепи и поднимается на поверхность.
Технические характеристики
|
Наименование |
ЭТ-120/16 / ЭТ-150/16 / ЭТ-170/16 | ЭТ-120/20 / ЭТ-150/20 / ЭТ-170/20 |
|
Максимальная производительность, м/час, на грунтах I категории (значение может меняться в зависимость от структуры, температуры грунта и т.д...) |
30 / 23 / 19 | 24 / 18 / 15 |
|
Глубина копания, не более, м |
1,2 / 1,5 / 1,7 |
1,2 / 1,5 / 1,7 |
|
Ширина траншеи, м |
0,16 | 0,2 |
|
Давление гидравлической жидкости, МПа |
16 - 20 | 18 - 20 |
|
Рабочая подача гидравлической жидкости, л/мин |
70 - 100 |
70 - 100 |
|
Габаритные размеры, мм ±50 |
||
| длина | 2000 / 2300 / 2500 | 2000 / 2300 / 2500 |
|
ширина |
1450 |
1450 |
|
высота |
610 |
610 |
|
Масса, кг ±50 |
332 / 360 / 460 | 360 / 400 / 490 |
Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества.
Уточняйте характеристики у наших менеджеров.
Уникальные особенности:
- Широкий модельный ряд (глубина траншеи/ширена траншеи: 120/16см., 120/20см., 150/16см., 150/20см., 170/16см., 170/20см.)

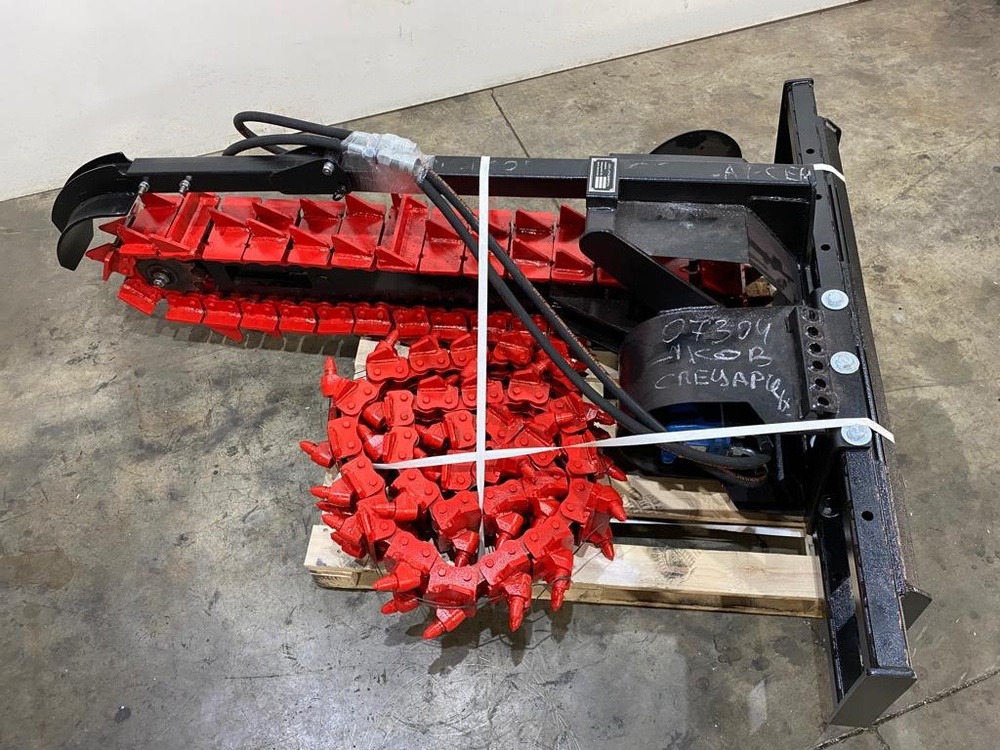

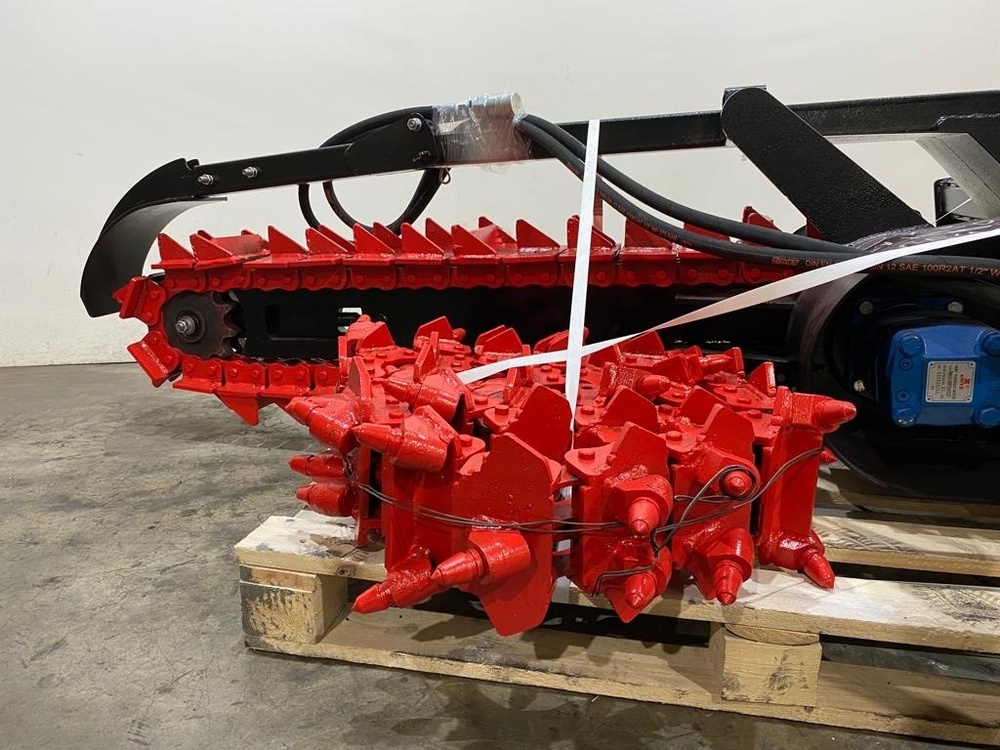

- Использование двух, взаимозаменяемых типов цепей, позволяет эффективно подобрать инструмент, под условия копания.
- Простой и надёжный механизм регулировки натяга цепи.
- Отсутствие болтовых соединений в конструкции цепи, увеличивают её надёжность.
- В баровой скребковой цепи, используется наплавка материалом с высокой абразивной стойкостью (твердость наплавляемого слоя 50-56 HRС).
- В баровой резцовой цепи, используются твердосплавные резцы, обладающие высокой устойчивость к абразивному износу.
- Траншеекопатель комплектуется импортным гидромотором, с максимальным крутящим моментом в 1300Нм.
