Фреза позволяет осуществлять следующие виды ремонтных работ:
- устранение колейности и наплывов на остановках транспорта и перед светофорами;
- сплошное фрезерование;
- оконтуривание ямок;
- оконтуривание ремонтируемых участковФреза может эксплуатироваться при температуре окружающей среды не ниже плюс 5 °С.

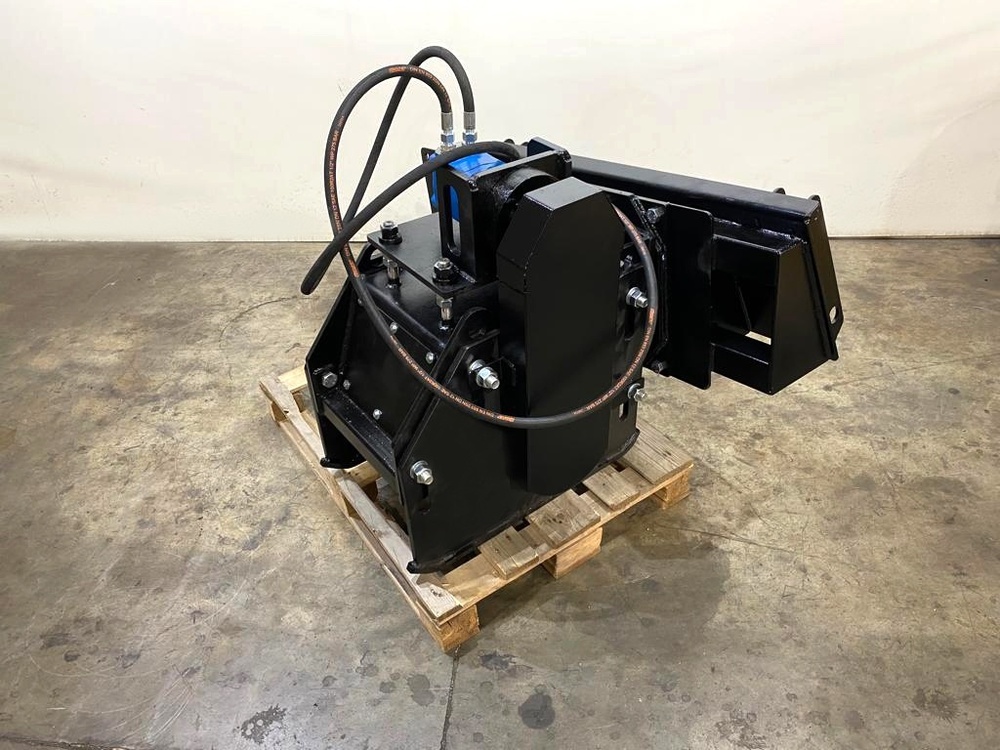

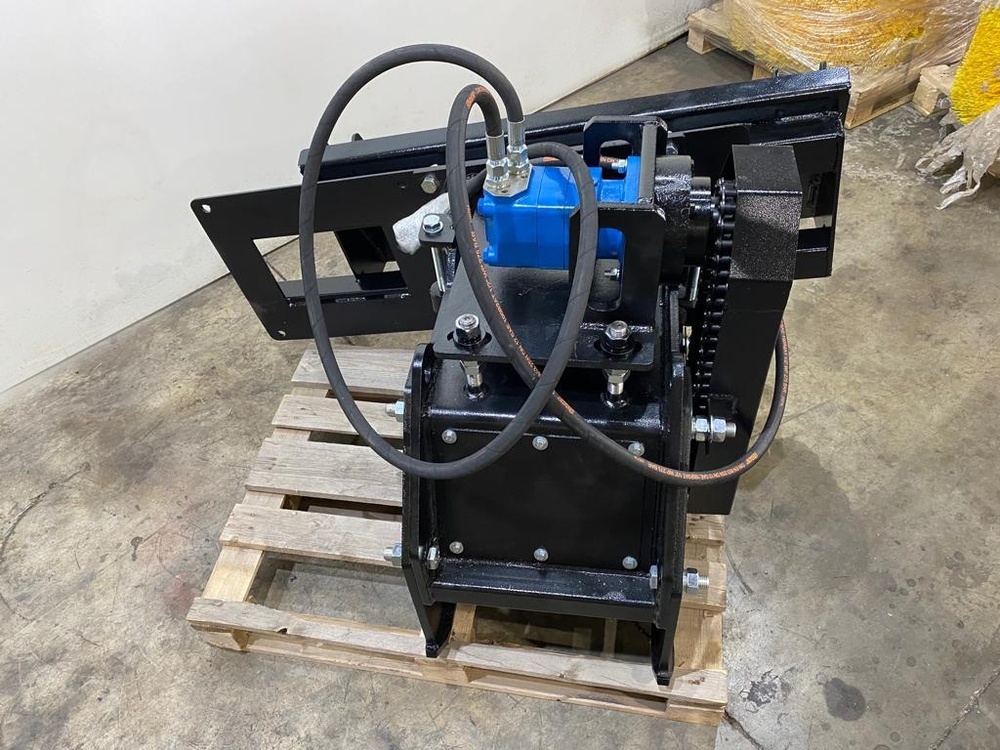

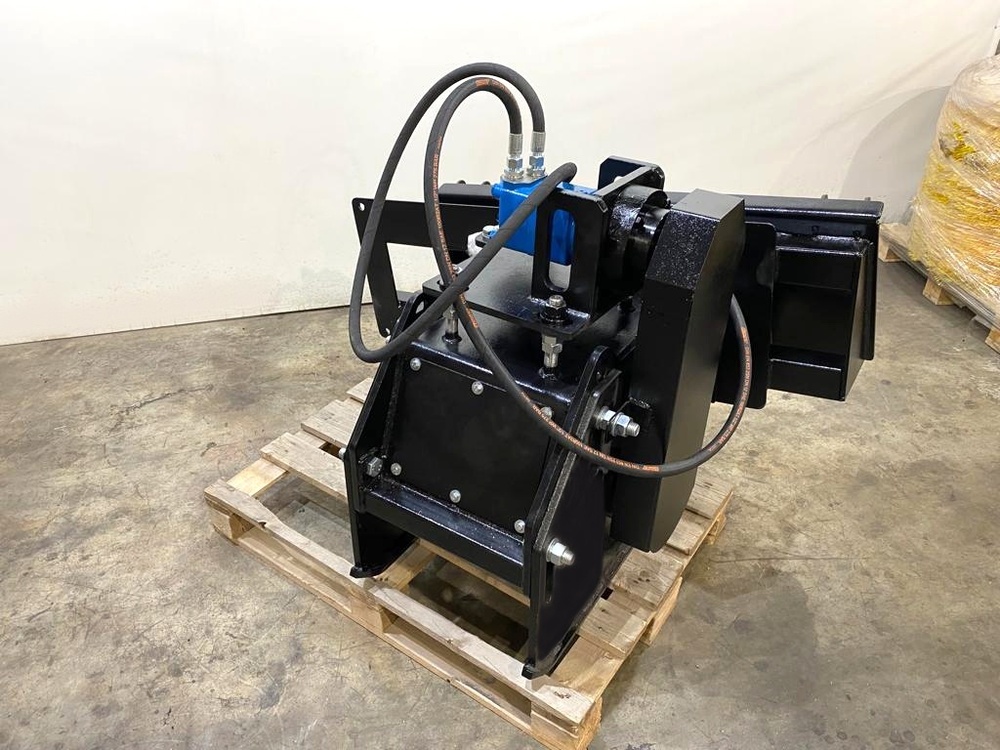

Фреза дорожная является навесным оборудованием для универсальных минипогрузчиков.

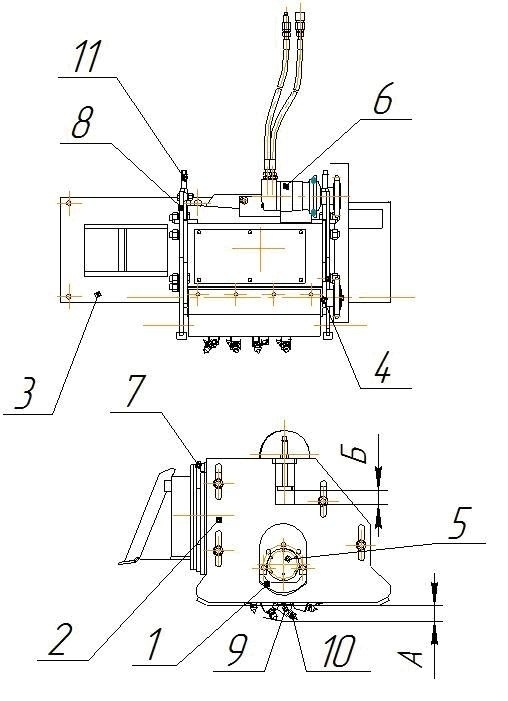

Фреза в соответствии с рисунком приложения состоит из: барабана 1, корпуса 2, крепежной панели 3, опоры левой 4, опоры правой 5, гидромотора 6, промежуточной плиты 7, боковых опор 8 .

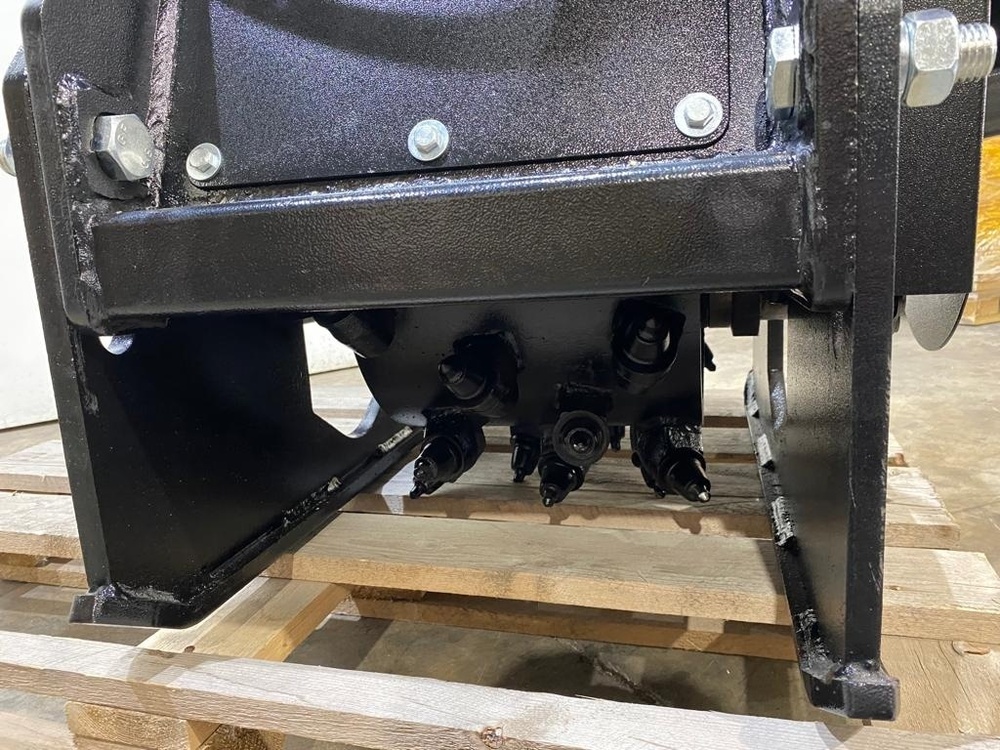

Барабан 1 установлен внутри корпуса и закреплен шпильками к фланцам опор 4 и 5. На поверхности барабана приварены в определенном порядке резцедержатели 9 в которых установлены резцы 10.
Резцы в резцедержателях установлены с возможностью поворота вокруг своей оси.

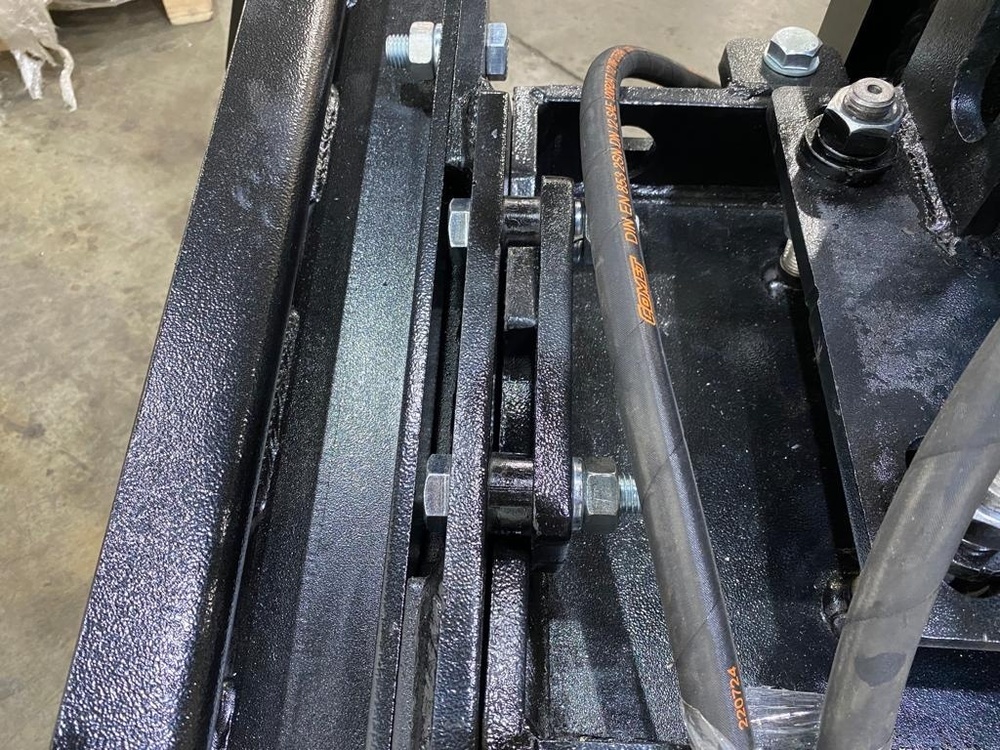

Корпус вместе с установленными на нем барабаном и боковыми опорами шарнирно закреплен на промежуточной плите и имеет возможность поворачиваться относительно продольной оси машины на угол 7°30´ в каждую сторону.

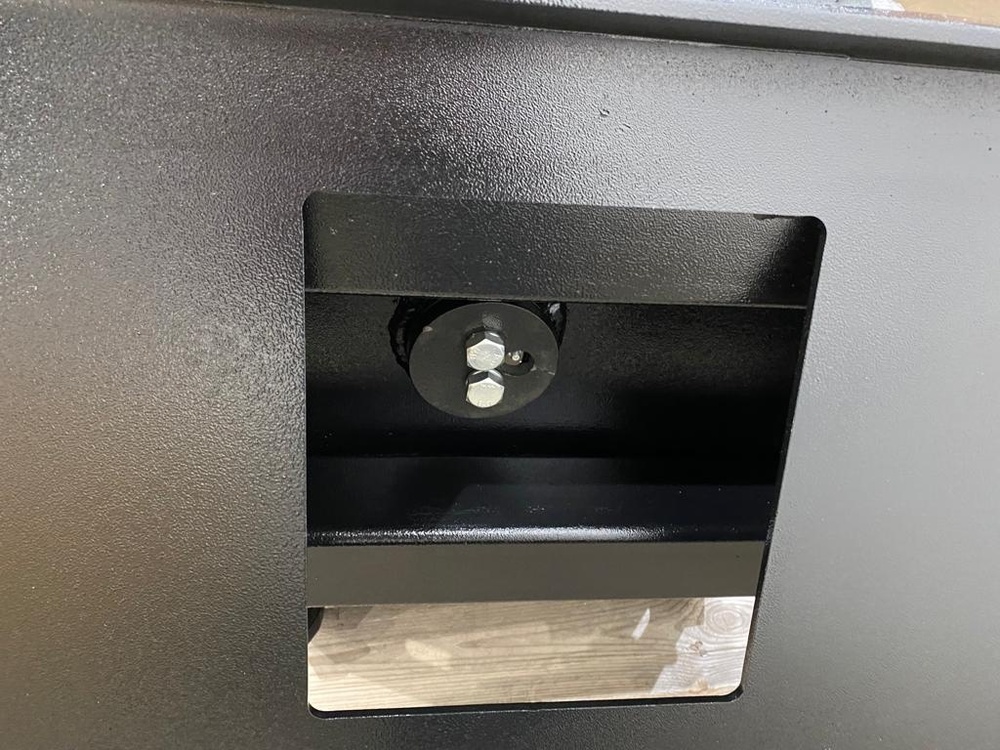

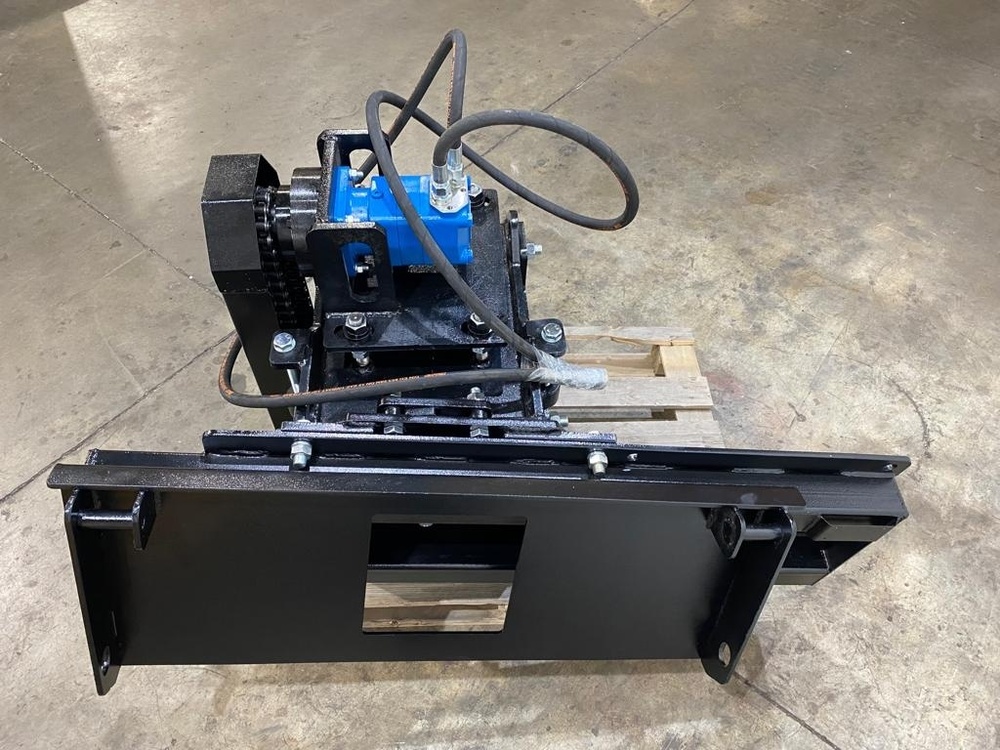

Крепежная панель выполнена в виде сварной конструкции и состоит из плиты, поперечных балок и двух кронштейнов крепления к машине. В плите крепежной панели выполнены две группы отверстий для крепления промежуточной плиты, обеспечивающие два положения корпуса с барабаном относительно крепежной панели и машины.
Переустановкой промежуточной плиты из одного положения в другое обеспечивается перемещение корпуса с барабаном из центрального в крайнее правое положение.
Опционально может комплектоваться системой гидравлического смещения корпуса относительно крепёжной панели.

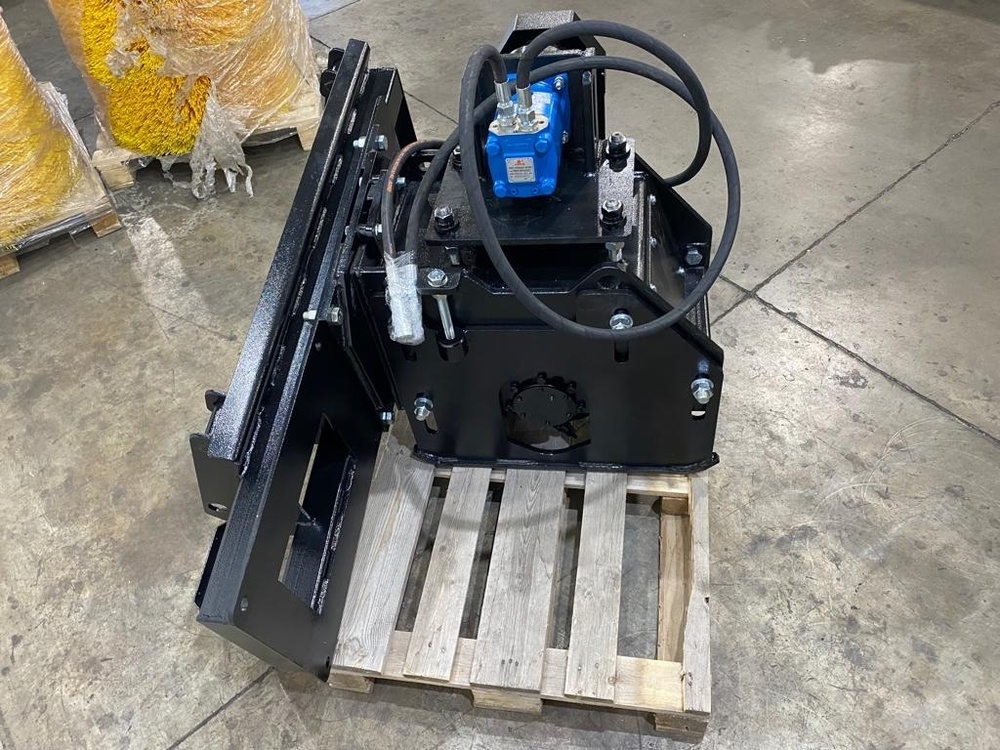

Привод барабана осуществляется гидромотором 6. Гидромотор установлен на левой опоре 4, подача рабочей жидкости осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями.
К корпусу с двух сторон закреплены боковые опоры 8. На каждой боковой опоре установлен регулировочный винт 11, который позволяет смещать их относительно корпуса и изменять тем самым глубину фрезерования.
Технические характеристики
Модель
ФД-03
ФД-04
ФД-06
Ширина фрезерования, мм
300
400
600
Глубина фрезерования, мм
0-120
0-120
0-120
Рекомендуемое заглубление за один проход, мм
30-60
30-60
30-60
Максимальная производительность, при заглублении рабочего барабана в поверхность не более 60 мм, м2/час
(значение может меняться в зависимость от качества дорожного покрытия, температуры воздуха и т.д.)
32
40
60
Тип рабочего органа,
Барабанный
Барабанный
Барабанный
Количество резцов барабана, шт
30
39
58
Подача гидравлической жидкости, л/мин
60-100
70-100
80-100
Давление гидравлической жидкости, МПа
16-21
18-21
19-21
Габаритные размеры в базовом исполнении, мм, ±30 мм
длина/ширина/высота
1080/1405/870
1080/1405/870
1080/1405/870
Масса, кг, ± 20 кг
555
600
675
Система полива
Опция
Опция
Опция
Система гидравлического смещения
Опция
Опция
Опция
Емкость бака для воды, л
80
80
80
Напряжение питания, В
12
12
12
Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества. Уточняйте характеристики у наших менеджеров.
Уникальные особенности:
Подвижный корпус, с осью качения, равномерно распределяет нагрузку на резцы, отслеживает наклон дорожного покрытия, позволяет более эффективно бороться с наплывами асфальта.
Возможность смещение фрезы от оси погрузчика увеличивает удобство работы. Позволяет фрезеровать максимально близко к бордюру дороге, работать на пешеходных дорожках, тротуарах.
При установке системы полива осуществляется сразу две дополнительные функции:
- пылеподавление (увеличивает удобство фрезерование на дорогах общего пользования и даёт возможность фрезерования в закрытых помещениях, цехах, ангарах и т.д.);
- охлаждение рабочей поверхности (значительно увеличивает долговечность резцов).
Применение 2х рядной приводной цепи позволяет улучшить плавность и бесшумность работы.
Простой и надежный механизм регулировки глубины фрезерования.
Высокая устойчивость к абразивному износу, благодаря использованию твердосплавных резцов.
Возможность быстрой замены изношенных резцов (не более одной минуты для смены одного резца).
Фреза комплектуется импортным гидромотором, с максимальным крутящим моментом в 1300Нм.
